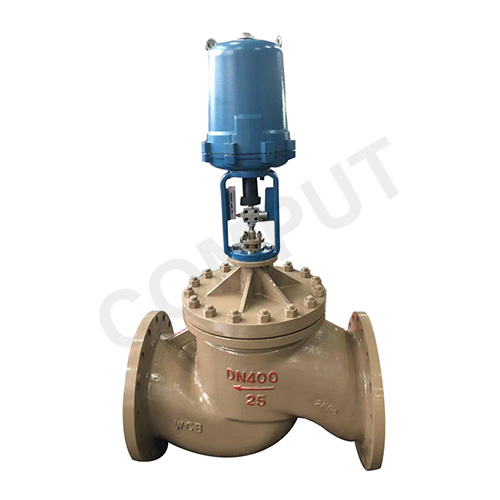

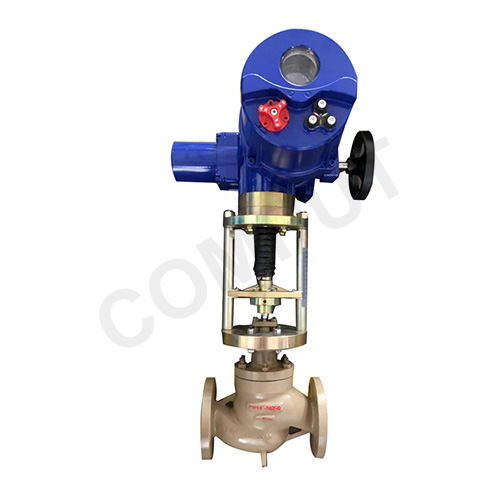

本公司產的DN90智能型套筒電動調節閥主要由閥體、套筒、閥瓣、閥桿等零件組成，具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域。
產品型號： | 智能型 | 適用介質： | 水、油品、蒸汽、液體 |
公稱通徑： | DN90 | 結構形式： | 單座 |
公稱壓力： | 1.6MPa～6.4MPa | 連接方式： | 法蘭、螺紋、焊接 |
適用溫度： | -29oC～+550oC | 驅動方式： | 電動 |
閥體材質： | 灰鑄鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
本閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。
1、閥體與被調介質直接接觸，由于閥芯運動，改變了閥芯與閥座間的流通面積，即改變了閥的阻力系數，從而改變了流經調節機構介質的流量，達到了對工藝參數的調節。
2、當輸入端無信號時，執行器穩定在預選的零位，調節閥處于全開或全閉的位置，執行器的輸出軸通過開合螺 母與調節閥的閥桿相連。當輸入端有信號時輸出軸即通過輸入信號按一定比例處在一定的位置，調節閥即處于所需開度，從而達到了調節和控制的目的。電動智能調節閥分為電開式和電閉式兩種。通過選擇電子式電動執行器的正、反作用開關來實現電開式和電閉式調節。
形 式 | 直通單座鑄造球型閥 |
公稱通徑 | 25、32、40、50、65、80、100、1 25、150、200mm |
公稱壓力 | PN16、40、64bar |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材 料 | 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
閥蓋形式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
閥芯型式 | 單座柱塞型閥芯 |
流量特性 | 等百分比特性和線性特性 |
材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 |
活塞直徑 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 |
輸出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
最大行程L(mm) | 30 | 60 | 100 | ||||
工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||||||
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | |||||||
環境溫度：-25 +70℃ 環境濕度：≤95% | |||||||
流量特性 | 直線、等百分比、快開 | ||
可調范圍 | 50:1 (CV<6.3 30:1) | ||
額定CV值 | 等百分比CV1.6~630 ，直線CV1.8~690 | ||
允許泄漏量 | 硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） | ||
性能指標 | 氣動 | 電動 | |
基本誤差% | ±1.5 | ±1.0 | |
回差% | ≤1.5 | ≤1.0 | |
死區% | ≤0.6 | ≤1.0 | |
始終點偏差% | ±2.5 | ±2.5 | |
額定行程偏差% | ≤2.5 | ≤2.5 | |
閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量系數Cv | 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
公稱通徑 | 行程 | 可選流量系數Cv（★標準型 ●推薦 ○定制） | |||||||||||||
DN20 | 16mm | ● | ● | ● | ★ | ||||||||||
DN25 | ● | ● | ● | ● | ★ | ||||||||||
DN32 | 25 mm | ○ | ○ | ○ | ○ | ○ | ★ | ||||||||
DN40 | ○ | ○ | ○ | ○ | ● | ★ | |||||||||
DN50 | ○ | ○ | ○ | ● | ● | ★ | |||||||||
DN65 | 40mm | ○ | ○ | ○ | ★ | ||||||||||
DN80 | ○ | ○ | ○ | ● | ★ | ||||||||||
DN100 | ○ | ○ | ○ | ● | ● | ★ | |||||||||
DN125 | 60mm | ○ | ○ | ○ | ★ | ||||||||||
DN150 | ○ | ○ | ● | ★ | |||||||||||
DN200 | ○ | ○ | ● | ● | ★ | ||||||||||
電動執行機構 | 金屬密封最大允許壓差（MPa） | ||||||||||||||
型號 | 推力（N） | ||||||||||||||
3810L-08 | 800 | 6.4 | 5.5 | 3.5 | 2.38 | ||||||||||
3810L-20 | 2000 | 6.4 | 6.4 | 6.4 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | ||||||
3810L-30 | 3000 | 2.79 | 1.79 | 1.14 | |||||||||||
3810L-50 | 5000 | 4.66 | 2.98 | 1.91 | 1.13 | 0.6 | 0.47 | ||||||||
3810L-65 | 6500 | 1.35 | 0.8 | 0.57 | 0.39 | 0.26 | 0.16 | ||||||||
3810L-99 | 10000 | 0.61 | 0.42 | 0.20 | |||||||||||
3810L-160 | 16000 | 0.97 | 0.67 | 0.35 | |||||||||||
外形尺寸及重量 單位：mm
公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
結構長度 | PN16/25 | 185 | 200 | 205 | 222 | 250 | 276 | 298 | 350 | 410 | 451 | 600 | 670 | 735 |
PN40 | 190 | 205 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 615 | 685 | 750 | |
PN64、100 | 200 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 475 | 630 | 700 | 765 | |
常溫型 | PN16/25 | 699 | 711 | 728 | 728 | 731 | 827 | 839 | 857 | 895 | 1140 | 1160 | 1305 | 1512 |
PN40 | 679 | 721 | 738 | 738 | 741 | 837 | 849 | 867 | 905 | 1150 | 1180 | 1335 | 1565 | |
PN64/100 | 682 | 733 | 750 | 750 | 753 | 849 | 861 | 879 | 917 | 1180 | 1240 | 1385 | 1605 | |
高溫型 | PN16/25 | 849 | 861 | 893 | 893 | 901 | 975 | 1024 | 1067 | 1250 | 1400 | 1420 | 1513 | 1670 |
PN40 | 859 | 871 | 903 | 903 | 911 | 985 | 1034 | 1077 | 1260 | 1415 | 1440 | 1545 | 1690 | |
PN64/100 | 875 | 885 | 915 | 915 | 923 | 997 | 1055 | 1095 | 1280 | 1450 | 1465 | 1575 | 1720 | |
H1 | PN16/25 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 |
PN40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | |
PN64/100 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | |
本執行器主要由以下幾部分組成；
1、控制器：接受來自調節器的 DC4 ~ 20mA 或 DC1 ~ 5V 信號，控制執行器按預定模式工作。
2、傳動機構：把電機的旋轉運動變成動力輸出軸的直線往復運動，實現調節閥的開關和調節功能。
3 、開度檢測機構：將輸出軸的直線運動位移（閥芯的開度）經齒條、齒輪反饋給電位器，由電位器轉換成電信號再反饋給控制器，當來自調節器的輸入信號和閥芯的開度信號之差為零時，電機將停止工作。
4 、聯結機構：通過支架將執行器和被控閥門聯結，并由開合螺母將執行器輸出軸和閥桿連接，開合螺母上帶有指針，支架上有標尺，可指示輸出軸（或閥桿）的位移
5 、手動機構：本執行器還設計有手動機構，在斷電情況下，根據需要可由手動操作來完成調節閥的開、關和調節功能。
1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA（或DC1 ~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
1.2 執行器的關鍵部件 — 控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
1.3 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜ 0.4%。
1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
1.6 用狀態選擇開關可以設定（正、反動作。）
1.7 用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
1.8 調整工作零點（始點）和行程（終點）簡單易行。
1.9 當突然斷電時，能確保閥芯自鎖。
1.10 采用同步皮帶轉動，有效降低了噪音。
1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
2 主要技術參數
2.1 電源：AC220V±10%，50HZ
2.2 耗電功率（額定負載時）
規格 A 型執行器 50VA；
規格 B 型執行器 150VA；
規格 C 型執行器 220VA。
2.3 輸入信號：DC4 ~ 20mA 或 DC1 ~ 5V。
2.4 輸出信號：DC4 ~ 20mA（負載電阻礙500Ω以下）。
2.5 控制精度：基本誤差：±1%；回差≤1%；死區≤1%。
2.6 工作行程調整范圍：“零點”：±25%；“行程”20% ~ 100%。
2.7 外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。
類別 | 3810L系列 | 3410L系列 | 額定輸出力N | 速度mm/s | 最大行程mm |
普通型 | 381LS A-08 | 341LS A-08 | 800 | 4.2 | 30 |
381LSA-20 | 341LSA-20 | 2000 | 2.1 | ||
381LSB-30 | 341LSB-30 | 3000 | 3.5 | 60 | |
381LS B-50 | 341LS B-50 | 5000 | 1.7 | ||
381LSC-65 | 341LSC-65 | 6500 | 3.4 | 100 | |
381LSC-99 | 341LSC-99 | 10000 | 2.0 | ||
381LSC-160 | 341LSC-160 | 16000 | 1.0 | ||
隔爆型 | 381LX A-08 | 341LX A-08 | 800 | 4.2 | 30 |
381LXA-20 | 341LXA-20 | 2000 | 2.1 | ||
381LXA-30 | 341LXA-30 | 3000 | 3.5 | 60 | |
381LXA-50 | 341LXA-50 | 5000 | 1.7 |
類別 | 3810R系列 | 3410R系列 | 額定輸出力矩N.m | 動作時間90o/S | 最大轉角 |
普通型 | 381RSA-02 | 341RSA-02 | 20 | 8.5 | 90o |
381RSA-05 | 341RSA-05 | 50 | 17 | ||
381RSB-10 | 341RSB-10 | 100 | 18 | ||
381RSB-20 | 341RSB-20 | 200 | 36 | ||
381RSC-30 | 341RSC-30 | 300 | 24 | ||
381RSC-50 | 341RSC-50 | 500 | 42 | ||
381RSC-60 | 341RSC-60 | 600 | 48 | ||
381RSD-100 | 341RSD-100 | 1000 | 30 | ||
381RSD-150 | 341RSD-150 | 1500 | 42 | ||
隔爆型 | 381RXB-10 | 341RXB-10 | 100 | 18 | |
381RXB-20 | 341RXB-20 | 200 | 36 |
